Tootefunktsioon

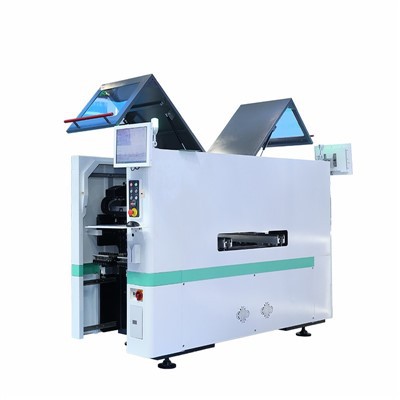

M52 0 S on kiire, ülitäpne moodulvastumismasin, mis on loodud vastama minimaalse tootmise nõudlike nõuete täitmiseks. Otsese sõiduga lineaarmootoritega kahekordse garanturiga struktuuriga masin on varustatud kahe kätega ja kakskümmend kerget, ülitäpset paigutuspeaga. Selle täiustatud disain tagab korratava täpsuse ± 0,01 mm, pakkudes komponentide erakordset jõudlust vahemikus 0201 kuni 10x10mm. Kui paigutusvõimsus on 98, 000 cph, sobib M520S ideaalne tarbeelektroonika, koduseadmete ja valgustustööstuse rakenduste jaoks. Kaevandatud tootmiseks kohandatud integreerib täppisvibratsiooni sööturid, vähendades nii materiaalseid jäätmeid kui ka tööjõukulusid, pakkudes põhjalikku ja kulutõhusat lahendust suure mahuga tootmiseks.
Tehnilised parameetrid
|
Tehnilised spetsifikatsioonid |
|
|
Positsioneerimismeetod |
Reaalajas lendamine visioon |
|
Spindlite arv |
2 relva *10 pihustit (vahed: 12mm) |
|
Kinnituskiirus |
98000CPH |
|
Paigaldus täpsus |
KIRJUTAVAD REED ± 0. 035mm, CPK suurem või võrdne 1,33 Kiirerežiim ± 0. 05mm, CPK suurem või võrdne 1,33 |
|
Vastavad komponendid |
0201 ~ 22mm*16mm, H: 8mm |
|
SOP, QFP, BGA jne |
|
|
PCB suurus |
Kahekordne rada: max35 0 mm (l) × 300mm (w) ~ min 60mm (l) × 60mm (W) H: 0,5 ~ 9mm |
|
Monorail: max35 0 mm (l) × 550mm (w) ~ min 60mm (l) × 60mm (W) H: 0,5 ~ 9mm |
|
|
Sööturi alus |
|
|
Võimsus\/õhurõhk |
Ac22 0 v\/50Hz; 0. 5-0. 7MPA |
|
Nimivõimsus |
3,5kW |
|
Masinakaal |
1700 kg |
|
Üldmõõtmed |
830mm (L)*2338mm (W)*1650mm (H) (PCB voolu suund on L -suunas) |
Eelis kirjeldus
Kiire, täpne paigutus: ** tegeleb tõhusalt suure tihedusega kinnitumisega võrratu täpsusega.
Komponentide lai ühilduvus: ** toetab mitmesuguseid komponentide suurusi ja konfiguratsioone.
Intuitiivne kasutajaliides: ** lihtsustab toimimist, minimeerides seadistusaegu ja suurendades tootlikkust.
Täiustatud nägemissüsteem: ** tagab keerukate komponentide täpse äratundmise ja käitlemise.
Kohaldatav stseen
SM Telectronic Material Patch, Aerospace, sõjaväe, majapidamisseadmed, valgustus ja 3C tarbeelektroonika
